ASM8-15静态应变采集器

ASM8-15静态应变采集器

一.    概述
    ASM8-15静态应变采集器是济南西格马公司自主研发的15通道自带6寸液晶屏的静态应变仪。主要测量静态应变、应力、残余应力。应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试,因而测量精度高、线性好、温漂小,可长时间、安全、可靠地工作,可广泛安全应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。

二.    主要功能
1.    测量各种线弹性材料的静态应变应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、塑料、橡胶等。
2.    测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等。
3.    可以测量各种物理信号
(1) 一次直接测量信号:应变信号
(2)二次计算生成信号:应力信号、残余应力信号

4.自带6寸液晶屏,在线显示所有通道的应变、应力或残余应力

通过按键和旋钮设置、修改应变、应力或残余应力参数

5.    内置软件存储功能
(1)    数据存储功能,设备可随时存储当前测量数据,并可事后查看。
(2)    数据导入导出功能,导出Excel表格数据格式文件,方便查看与进一步处理。

三.    应用领域
1.    机械工程及制造设备:起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试;油缸的压力、位移、温度、应变应力综合测试;机床导轨的残余应力测试。
2.    高铁、汽车、轮船等交通设备:发动机、减速机的压力、温度、应变应力综合测试;车体、轮轴、高压输电弓等部位的应变测试。
3.    电力、动力工程:电厂设备的强度测试,如核电站安全壳整体强度测试;水轮机轴及叶片的应变应力测试;蒸汽管道受热后的应变应力测试。
4.    土木建筑及水利工程:建筑结构静态应变应力测试;大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
5.    桥梁和道路:大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
6.    材料参数测定:各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
7.    冶金、石油、化工:钢锭模表面热应力测试。

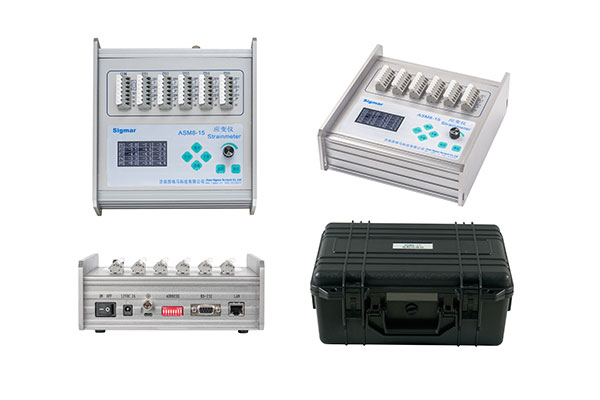

四、产品图片

ASM8-15静态应变采集器


五.技术指标

1.ADC分辨率:24位

2.ADC类型:Sigma-Delta

3.应变仪与计算机通讯方式:以太网通讯,串口通讯

4.测试信号通道数:15通道/台,可同时接5个测应力用45°应变花,自动巡检、监测5个点的应力及其变化;或可接15个电阻应变片,自动巡检15个通道。

5.所有通道共用一组补偿端子

6.每通道信号采样率fs(Samples/second):1、2、5、10

7.应变信号技术指标(开机预热半小时测得)

a.电桥激励电源(V):2.5

b.电桥连接方式:半桥公共补偿(15通道共享1个补偿应变片)

c.应变片灵敏度可设置,并存在仪器内部

d.应变计阻值(Ω):60、120、350、700、1000

e.可长导线补偿,去除导线电阻引起的系统误差

f.电桥平衡范围(Ω):应变计阻值 × ±1%

g.应变测量范围(με):-60000~+60000

h.非线性:小于0.02%

i.应变测量分辨率(με):0.1、0.5、1(可选)

j.应变显示分辨率(με):0.1、0.2、0.5、1、2、5、10

k.应变测量误差


fs=5S/s

温度条件

半桥误差

(D为测量值)


出厂时测量误差

典型值

20℃~30℃

±(D×0.05%±0.3με)

典型值

-40℃~70℃

±(D×0.1%±1με)


计量标定后测量误差

典型值

20℃~30℃

±(D×0.02%±0.2με)

典型值

-40℃~70℃

±(D×0.05%±0.5με)


 l. 应变测量零点温度漂移

测试条件

温漂



应变信号源置于恒温箱,应变仪置于调温箱,fs=5S/s,电桥硬件平衡,然后从低温开始调温测量

半桥

20℃~30℃

1με/℃

-40℃~70℃

2με/℃

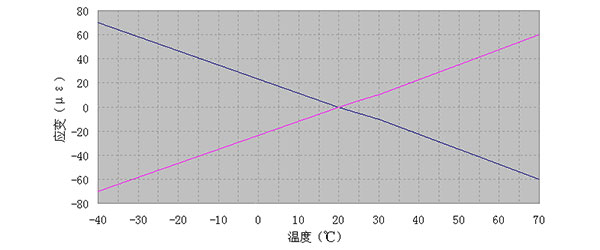

ASMB8-15应变测量零点温漂(半桥)

m.加载-5000με应变温度漂移

测试条件

温漂



应变信号源置于恒温箱,应变仪置于调温箱,fs=5S/s,电桥硬件平衡,然后加载应变-5000με,从低温开始调温测量

半桥

20℃~30℃

1με/℃

-40℃~70℃

2με/℃

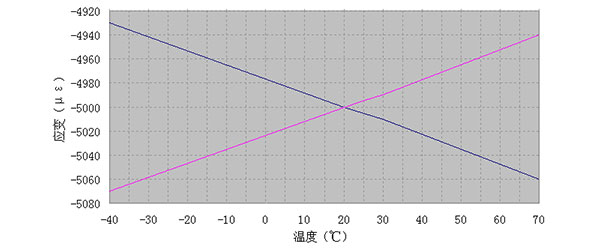

ASMB8-15应变测量加载温漂(半桥)

n.应变测量随时间漂移

测试条件

时漂



应变信号源和应变仪置于恒温箱,fs=5S/s,电桥硬件平衡,平衡后加载应变-5000με

半桥

24小时

3με

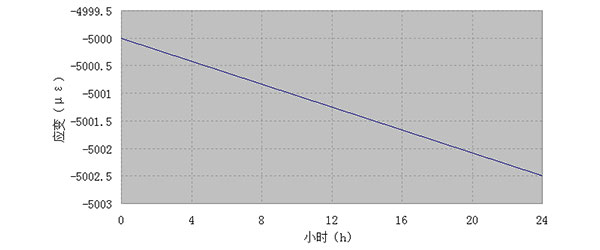

ASM8-15应变测量时漂(半桥)

10. 测试信号接口类型:夹式直插端子

11. 外形尺寸及重量

ASM8-15应变仪外形尺寸:191 mm×200 mm×79 mm, 重量:1419g

12. 电源要求

12VDC 2A(标配220VAC输入/ 12VDC 2A 输出的电源适配器)

13. 环境要求:

工作温度: -20℃~70℃;

储存温度: -40℃~85℃

工作湿度: 10%RH~85%RH

储存湿度: 5%RH~90%RH

14. 电磁兼容测试

静电:接触放电4000V,空气放电6000V

15. 其它抗干扰测试

态应变应力测量过程中,允许在被测材料上电钻打孔、电焊、等离子切割等操作。

16.存储

采用频率1Hz可以存储40万条,即111小时。
