陕西某大学物理学院-ASMN2-8应变仪陶瓷试样应变检测

陕西某大学物理学院-ASMN2-8应变仪陶瓷试样应变检测

发表时间:2019-01-29      浏览量:1940

一、测试情况概述:

客户采用ASMN2-8应变仪检测陶瓷试样在交变电压下的应变变化。

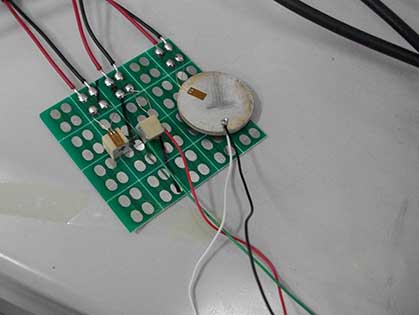

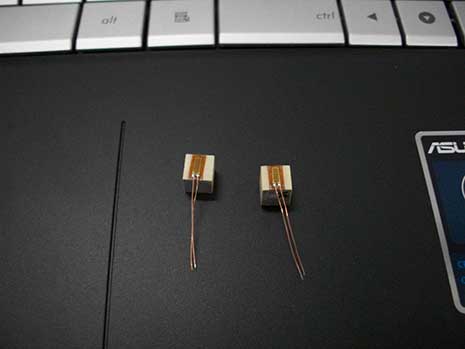

陶瓷试样如图:


二、 详细说明测试过程。

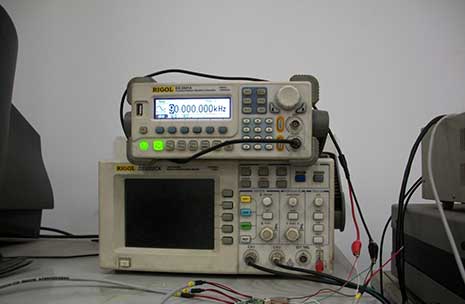

测试时,一个陶瓷试样做补偿,两侧电极不施加交变电压。另外两个陶瓷试样为被测试件,通过信号发生器施加相同的交变电压。测试时,在没有施加交变电压时,先进行平衡,然后开始采集数据,施加交变电压后,开始保存数据。打开历史数据,对采集到的数据进行滤波,然后对数据进行分析。所使用的软件版本为1.3.5065.14770。

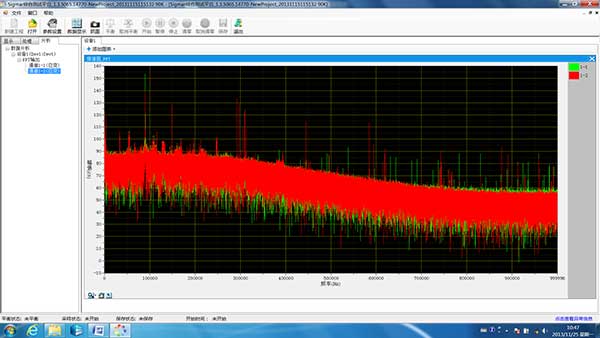

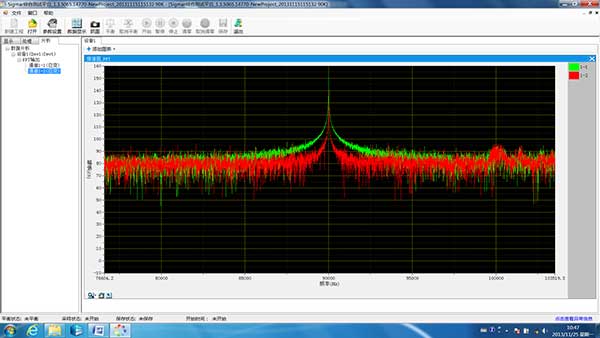

下图为当时记录的一组数据滤波后的截图,交变电压为90K,采样率为2M。

三、 对测试结果加以说明

客户测试时的交变电压最高频率为100K左右,经测试2M采样率可以正常测试。测试数据的准确性,客户还会通过理论计算进行确认。

四、 测试过程中出现的问题、原因分析

测试过程中,补偿件的选择比较重要,现场测试时,补偿件没有交变电压的影响,可能对测试数据有影响。理想的补偿件是同材质、同温度场、不受力、与被测试件有相同的交变电压,但是不产生应变。如果可以选择一个更好的补偿件,测试的数据将更加准确。
