VMAX-Y振动测试仪

VMAX-Y振动测试仪

一.概述

VMAX-Y振动测试仪是济南西格马公司自主研发的一款性能极高的产品,与西格马公司专用计算机软件配合使用,可同时测试多路压电式振动加速度信号。振动测试仪所用的A/D、DSP、存储器、网络通信等芯片均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试,因而测量精度高、线性好、温漂小,可长时间可靠地工作,可广泛应用于工业现场的振动测试。

二.主要功能

1.测试各种振动信号

2.计算机综合测试软件主要功能:

(1)所有一次直接测量信号的数据都可以实时保存

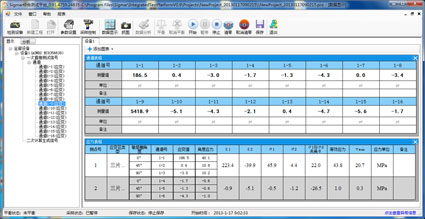

(2)所有被测物理信号的数据实时以表格形式显示

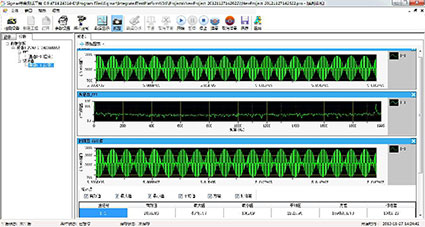

(3)所有被测物理信号的波形实时显示

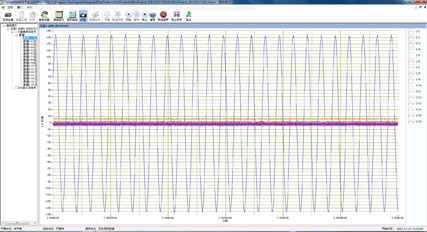

a.信号随采样次数变化的曲线

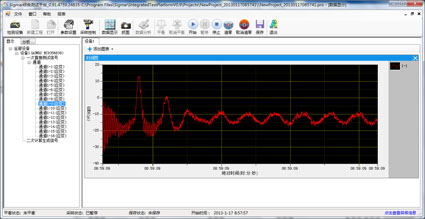

b.信号随时间变化的曲线

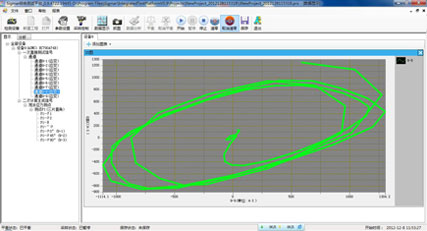

c.信号Y随信号X变化的X-Y曲线

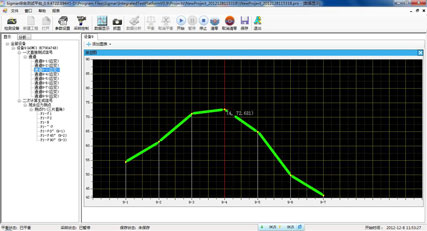

d.被测工件随时间变化的振型图


(4)强大的实时数据分析功能

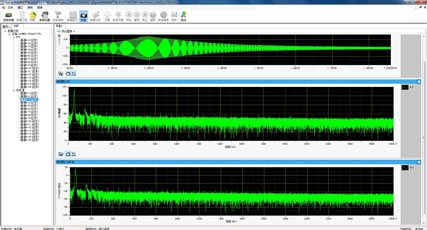

a.FFT频谱分析

b.功率谱分析

c.统计分析:最大值、最小值、平均值、有效值、方差、标准差


(5)强大的事后数据回放、数据处理、数据分析、图形处理等功能


(6)强大的数字滤波功能

(7)强大的函数运算功能

(8)数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理

三.应用领域

航天航空、各类机械设备、交通工具等领域的振动测试

四.技术指标

1. ADC分辨率:24位

2. ADC类型:SAR

3. 振动测试仪与计算机通讯方式:以太网

4. 测试信号通道数:4通道同步采集,8通道同步采集

5. 每通道信号采样率fs (Samples/second)、低通滤波性能、动态范围(dB)、信噪比SNR(dB)

6. 最大输入电荷量:10000pC

7. 输入电阻:大于100GΩ

8. 加速度单位:m/s2

9. 加速度分辨率:0.1m/s2

10. 外形尺寸及重量:191 mm×200 mm×79mm, 重量:1340g

便携式工程塑料仪表箱外形尺寸:380 mm×295mm×165 mm, 重量:2000g

11. 电源

    12VDC 2A(标配220VAC输入/ 12VDC 2A 输出的电源适配器)

    功耗:2.8W

12. 环境要求

    工作温度: -40℃~70℃

    储存温度: -40℃~70℃

    工作湿度: 10%RH~90%RH

    储存湿度:  5%RH~95%RH
