ASMD5C-4/8/16动态电阻应变仪

ASMD5C-4/8/16动态电阻应变仪

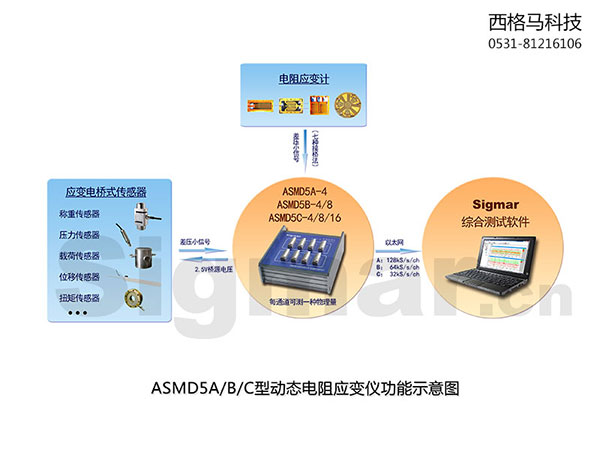

一.概述

ASMD5C-4/8/16是济南西格马公司自主研发的一族性能极高的产品。与西格马公司专用计算机软件配合使用,主要测量静态和高速动态应变、应力、残余应力,还可测量位移、压力、温度等其它物理信号。应变仪所用的A/D、DSP、存储器、网络通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试,因而测量精度高、线性好、温漂小,可长时间可靠地工作,可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力等物理量综合测试。

二.主要功能

1.测量各种线弹性材料的静态应变应力和高速变化的动态应变应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。

2.测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等。

3.可以测量各种物理信号

(1) 一次直接测量信号:

a.基本信号:应变信号、差分电压信号。

b.扩展信号:根据两种基本信号经计算可测量压力、力、载荷、扭矩、位移、温度等各种物理信号.

(2)二次计算生成信号:

 应力信号、残余应力信号、根据一种或多种一次直接测量信号(经软件中各种复杂高级函数运算)生成任意虚拟信号。

4.计算机软件主要功能:

(1)所有一次直接测量信号的数据都可以实时保存

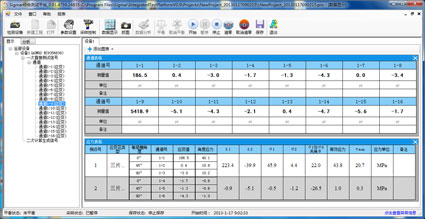

(2)所有被测物理信号的数据实时以表格形式显示(见下图)


(3)所有被测物理信号的波形实时显示

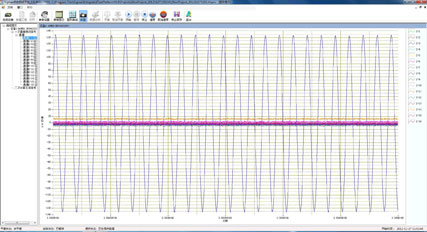

a.信号随采样次数变化的曲线(见下图)

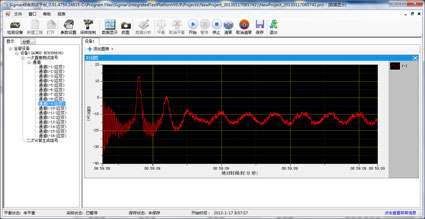

b.信号随时间变化的曲线(见下图)

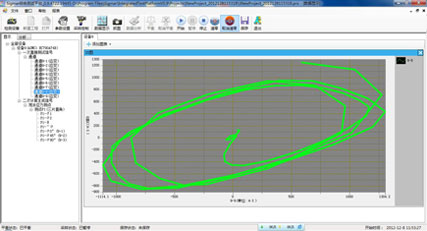

c.信号Y随信号X变化的X-Y曲线 (见下图)


d.被测工件随时间变化的振型图 (见下图)


(4)强大的实时数据分析功能

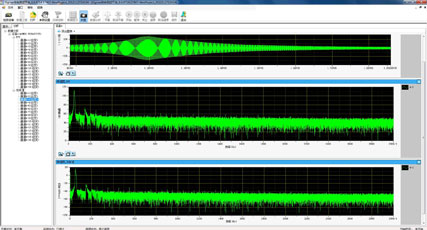

a.FFT频谱分析

b.功率谱分析

c.统计分析:最大值、最小值、平均值、有效值、方差、标准差(见下图)


(5)    强大的事后数据回放、数据处理、数据分析、图形处理等功能(见下图)


(6)    数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理

三、产品图片

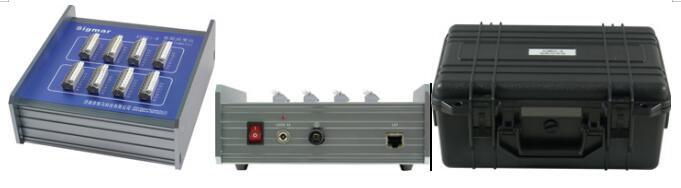

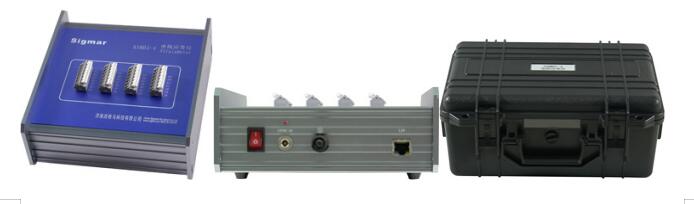

四、技术指标


型号
                          性能参数
ASMD5A/B/C  电阻应变仪
特点 超动态、泛同步、高精度、大量程、可测各种物理量、每个通道可接一种物理量。特别适合测量动态变化的二次物理量
测试内容 应变;
                电压、压力、力、扭矩、位移、速度、流量、温度等物理量;
                应力、残余应力、功率等(由各种物理量经软件函数自动生成的)二次物理量
接传感器类型 应变片;桥式传感器;热电偶等输出毫伏级差分电压的传感器(须接适配器)
ADC 24位,SAR
通道数 4/8/16(每个通道可接一种物理量)
通讯 以太网
同步性 单台设备各通道完全同步;多台设备通过同步时钟和同步复位实现完全同步

ASMD5A-4 ASMD5B-4/8 ASMD5C-4/8/16
每通道最高采样率/S/s 128k 64k 32k
3dB截止频率/Hz 62.7k 31.4k 15.7k
通带截止频率/Hz 58k 29k 14.5k
阻带截止频率/Hz 70k 35k 17.5k
信噪比(dB) 108.5 111.5 113.5
动态范围(dB) 109.5 112.5 115.5
基本测试信号 应变 差分压
测试范围 -58000~+58000με -78000~78000μV
接桥方式 1/4桥、半桥公共补偿、半桥一对一补偿、半桥无横向效应、半桥有横向效应、全桥无横向效应、全桥有横向效应 -
分辨率 0.1/0.2/0.5/1με 0.1μV
误差1 0.05%D±0.3με@半桥 0.03%D±0.5μV
温漂2 1.5με/℃@半桥 0.2μV/℃
时漂3 1με/24h@-5000με全桥 2μV/24h@-6250μV
显示、操作 通过PC机显示、操作
配套PC软件 Sigmar综合测试软件
抗干扰 可抗静电、脉冲群、电磁辐射等电磁干扰,
                允许在被测材料上电钻打孔、电焊、等离子切割等操作
接线端子 夹式直插
电源 12VDC 2A
功耗 ASMD5-4:2.8W; ASMD5-8:3.4W;ASMD5-16:5W
工作温度 -40~70℃
尺寸 ASMD5-4,ASMD5-8:191mm×200mm×79mm;ASMD5-16:292mm×210mm×79mm
重量 ASMD5-4:1340g;   ASMD5-8:1545g;ASMD5-16:1750g
