ASMC2-4/2电阻应变仪

ASMC2-4/2电阻应变仪

概述

    ASMC2-2/4分别为2、4通道电阻应变仪,是济南西格马公司自主研发的同系列性能极高的产品,与本公司专用计算机软件配合使用,主要测量静态和准动态的应变、应力、残余应力,还可测量电压、电流、位移、压力、温度等其它物理信号。应变仪所用的A/D、DSP、存储器、网络通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,公司的研发团队都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,因而测量精度高、线性好、温漂小,可长时间可靠地工作,可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力、振动等物理量综合测试。

产品特点

    1.测量各种线弹性材料的静态应变应力或低频变化的准动态应变应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。

    2.测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等,还可去除测残余应力打孔引起的系统误差。

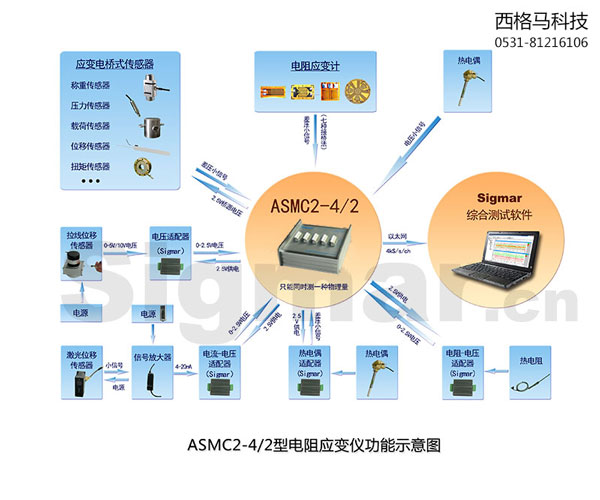

3.可以测量各种物理信号

(1) 一次直接测量信号

a.基本信号:应变信号、差分电压信号、单端电压信号

    b.扩展信号:电流、压力、力、载荷、扭矩、流量、温度(热电阻、热电偶、或其他温度传感器)、位移、速度等各种物理信号(传感器须直接输出或通过适配器转换成三种基本信号)

(2)二次计算生成信号

应力信号、残余应力信号、根据一种或多种一次直接测量信号(利用软件中各种复杂高级函数)生成任意虚拟信号。

4.计算机软件主要功能

(1)所有一次直接测量信号的数据都可以实时保存

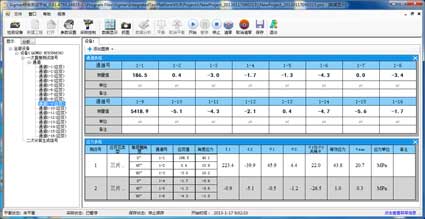

(2)所有被测物理信号的数据实时以表格形式显示

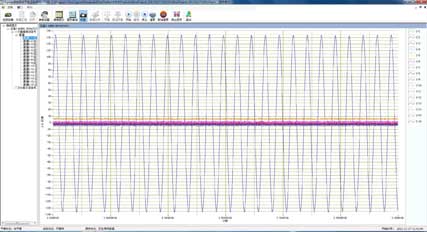

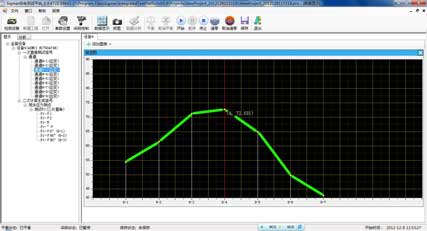

(3)所有被测物理信号的波形实时显示

a.信号随采样次数变化的曲线

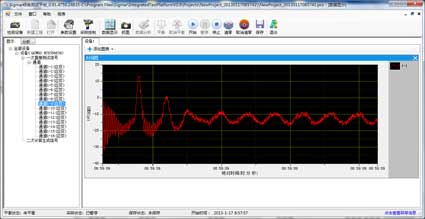

b.信号随时间变化的曲线

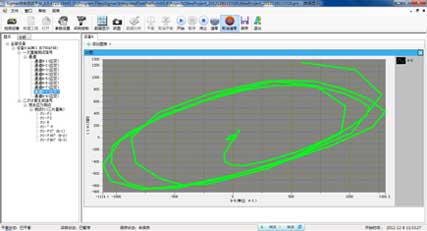

c.信号Y随信号X变化的X-Y曲线


d.被测工件随时间变化的振型图


(4)强大的实时数据分析功能

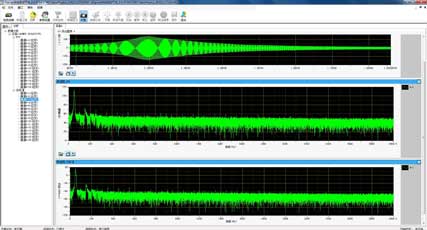

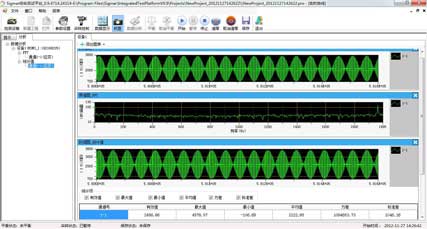

a.FFT频谱分析

b.功率谱分析

c.统计分析:最大值、最小值、平均值、有效值、方差、标准差


(5)强大的事后数据回放、数据处理、数据分析、图形处理等功能


    (6)数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理


技术参数

                型号               性能参数 ASMC2-4/2电阻应变仪
特点 静动态、同步、高精度、可测各种物理量、体积小
测试内容                 应变;            电流、电压、压力、力、扭矩、位移、速度、流量、温度等物理量;            应力、残余应力、功率等(由各种物理量经软件函数自动生成的)二次物理量
接传感器类型 应变片;桥式传感器;热电偶等输出毫伏级差分电压的传感器;输出单端电压的传感器;可通过适配器转换成单端电压的传感器
ADC 24位,∑-Δ
通道数 4/2(每台设备所有通道只能同时测一种物理量)
通讯 以太网

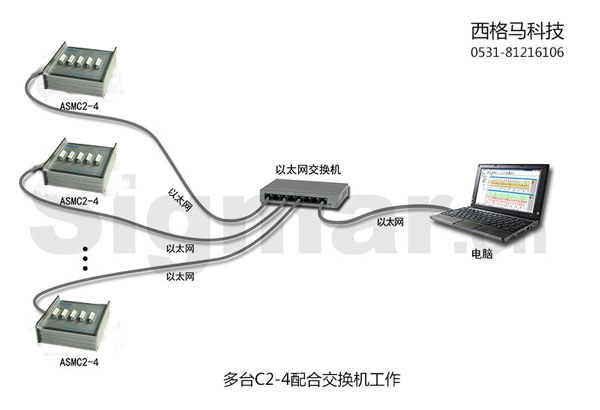

同步性 单台设备各通道完全同步;多台设备可通过交换机连接
每通道最高采样率 12.8kS/s
3dB截止频率 0.23*采样率(Hz)
基本测试信号 应变 差分电压
测试范围 量程可变(默认值-60000~60000με) -78000~78000μV
接桥方式 1/4桥、半桥公共补偿、半桥一对一补偿、半桥无横向效应、半桥有横向效应、全桥无横向效应、全桥有横向效应 -
分辨率 0.1/0.5/1με 0.1μV
                误差 1 0.05%D±0.3με@半桥 0.03%D±0.5μV
                时漂 3                 0.5με/24h@-5000με                        全桥 0.6μV/24h @-6250μV
显示、操作 通过PC机显示、操作
配套PC软件 Sigmar综合测试软件
抗干扰                 可抗静电、脉冲群、电磁辐射等电磁干扰,            允许在被测材料上电钻打孔、电焊、等离子切割等操作
接线端子 ODU圆柱型插拔自锁连接器
电源 5DVC,2A
功耗 1.4W
工作温度 -40~70℃
尺寸 145mm×82mm×38mm
重量 308g

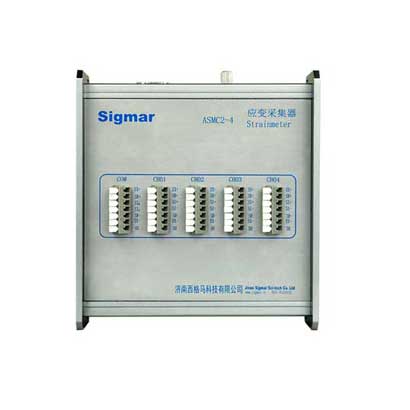

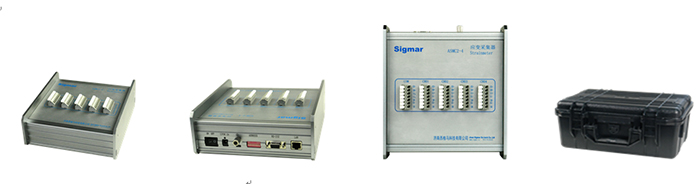

产品图片
