RSD-1测残余应力打孔装置

RSD-1测残余应力打孔装置

产品特点

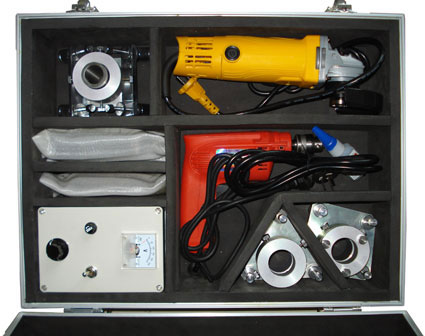

装置主要包括:

1、显微镜1套

2、φ1、1.5、3.0通用钻具导向装置1套

3、万向电钻1套

4、平面钻台1套

5、角缝钻台1套

6、直角边钻台1套

7、直流调压器1台

8、锁紧工具1套

9、抛光机1台

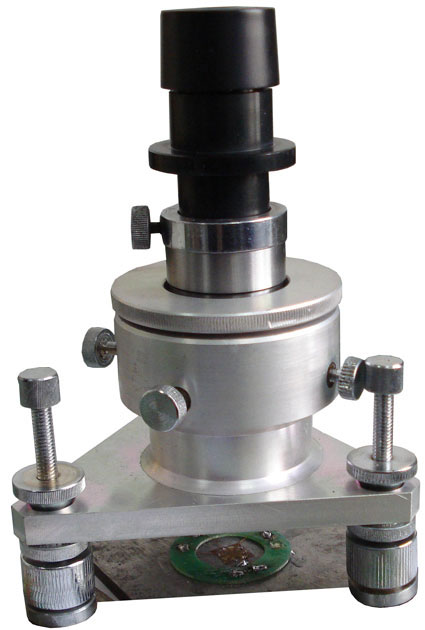

通过显微镜来控制调整钻孔对中精度:


显微镜中有栅格线,可对准打孔仪下面应变花中心的十字花:

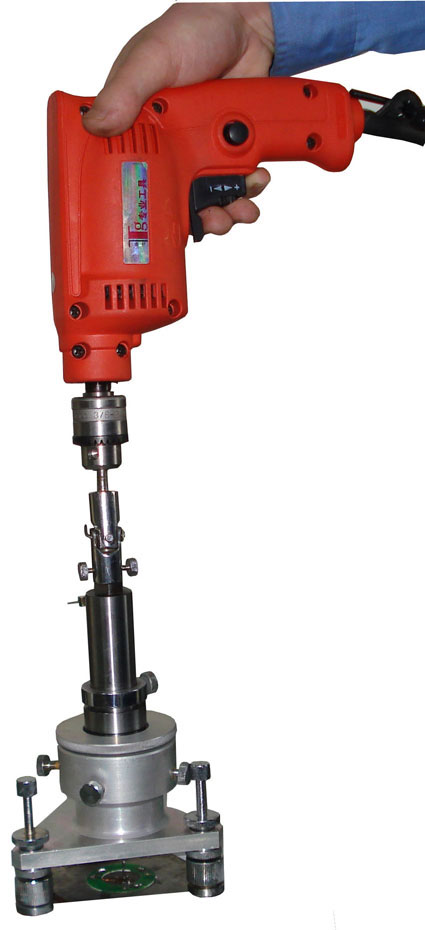

对中并调垂直后把钻孔导向装置放入钻孔平台,钻具通过万向节与可调速手电钻相连,通过调整调速、调压装置控制手电钻的转速以使附加应变达到最小。


使用方法

    1)将应变花按应变计粘贴通用方法准确粘贴在试样测量点上焊好测量导线。粘贴前试样表面应打磨,但在打磨时不能破坏原有残余应力场。

2)连接应变仪。将工作片和补偿片分别连接在应变仪的端口上(也可以用待测的应变花作为补偿片),检查各应变片电阻。

3)安装钻具:

将带观察镜的钻具放在试样表面上,必要时开明灯,在观察镜里观察,初步对准应变花中心位置。

然后在钻具支腿与试样接触处滴胶水,胶水固化后拧紧钻具支腿上的锁帽,将钻具固定于试样表面。

    再松开锁紧压调X 一Y 方向的四个调节螺钉3 (必须先松后紧),使观察镜的十字线中心在转动观观察时始终与应变花中心保持重合。

最后,锁紧压盖 ,应变仪重新调零。

4)钻孔:

    取下观察镜,将专用端面铣刀的钻杆擦干净,滴上润滑油,(需用缝纫机油,不可使用一般机油),插入钻具的套筒内,用手轻轻转动,划去钻削部位的应变花基底后,取出钻杆。此时,每个应变计的应变读数应当变化不大,再次调态电阻应变仪的零点。

    将配置中1 . 5 钻头的钻杆擦干净,滴上润滑油(需用缝纫机油,不可使用一般机油)插入钻具套筒内,松开钻杆上的定位卡圈 ,在钻杆卡圈与钻具套筒 间塞入厚度2 mm 的钻孔深度控制垫块 ,使钻头与工件接触后固定卡圈。除去2 mm 的垫块,连接好手电钻,调压器调至60 一70V ,即可开钻。保持合适的压力,钻至卡圈与夹具套筒间贴合,即预定孔深,拔出钻杆。拔出钻杆过3 —— 5 分钟,当应变仪指示稳定时,即可测出应力、应变和残余应力示值。

产品图片
